La transition de la radiographie informatisée (CR) à la radiographie numérique (DR) marque une étape cruciale pour les cliniques modernes. Vous faites face à une décision importante aujourd’hui. L’achat d’un appareil à rayons X numérique représente un investissement important qui dure 10 à 15 ans. Ce choix a un impact direct sur la précision de votre diagnostic, le débit quotidien des patients et la rentabilité opérationnelle globale. Nous avons conçu ce guide pour aider les acheteurs médicaux, les propriétaires de cliniques et les directeurs de radiologie à naviguer sur le marché complexe de l'imagerie. Nous vous montrerons comment sélectionner le bon équipement et le mettre en œuvre en douceur, sans perturbations majeures. À la fin, vous comprendrez exactement quelles spécifications sont les plus importantes pour votre environnement clinique spécifique.
Les besoins dictent la configuration : le volume du patient et les dimensions physiques de la pièce doivent déterminer le choix entre des systèmes du sol au plafond, à bras en U ou mobiles.
La qualité du détecteur est primordiale : le détecteur à écran plat (FPD) détermine la clarté de l'image et la dose de rayonnement ; L'iodure de césium (CsI) est la norme clinique pour les environnements sensibles à la dose.
Regardez au-delà du prix initial : le coût total de possession (qui englobe l'intégration PACS, les licences logicielles et les contrats de service) est un facteur essentiel dans l'évaluation du retour sur investissement à long terme.
L'état de préparation du site est important : les modifications structurelles et les exigences en matière de blindage en plomb peuvent retarder la mise en œuvre si elles ne sont pas évaluées tôt.
Vous devez évaluer le volume quotidien de vos patients avant de revoir les spécifications de l"équipement. Les établissements à faible volume, tels que les cliniques rurales et les petits centres de soins d’urgence, ont des exigences différentes de celles des cabinets orthopédiques à volume élevé. Un centre de traumatologie très fréquenté nécessite une acquisition rapide d’images pour maintenir le flux de travail. Vous devez calculer votre objectif d’examens par heure souhaité dès le début de la phase de planification. Cette métrique dicte directement la puissance requise du générateur (mesurée en kW) et les capacités de refroidissement des tubes. Un débit élevé de patients nécessite des taux de refroidissement plus rapides pour éviter les verrouillages du système pendant les heures de pointe. À l’inverse, l’achat excessif de capacités de production pour une clinique à faible volume gaspille du capital.
L"espace physique limite souvent vos options matérielles. Les salles de radiographie standard nécessitent généralement une superficie spécifique pour accueillir en toute sécurité des tables flottantes et des supports muraux. Les petites cliniques sont souvent confrontées à des contraintes strictes en termes d"empreinte. Vous devez mesurer les hauteurs de plafond et évaluer les capacités de chargement du sol. Les bâtiments plus anciens peuvent ne pas supporter le poids de lourds socles fixés au sol. Vous devriez engager un ingénieur en structure si vous soupçonnez un revêtement de sol faible. Connaître ces dimensions vous aide à éliminer immédiatement les systèmes incompatibles, ce qui vous fait gagner un temps précieux en matière d"approvisionnement.
Différentes spécialités médicales nécessitent des capacités d’imagerie spécifiques. Les cliniques orthopédiques et podologiques réalisent de nombreuses études de mise en charge. Ces examens nécessitent des supports muraux de faible hauteur ou des plateaux récepteurs spécialisés. Les médecins généralistes commandent principalement des images thoraciques et abdominales standard, qui nécessitent des configurations de base sur table et verticales. Les cliniques pédiatriques sont confrontées à des défis uniques. Lors de l’imagerie d’enfants, vous devez donner la priorité aux configurations à faible dose d’appareils de radiographie numérique afin de suivre le principe ALARA (As Low As Reasonably Achievable). Les protocoles logiciels pédiatriques spécialisés ajustent automatiquement les paramètres d’exposition en fonction de la taille du patient.

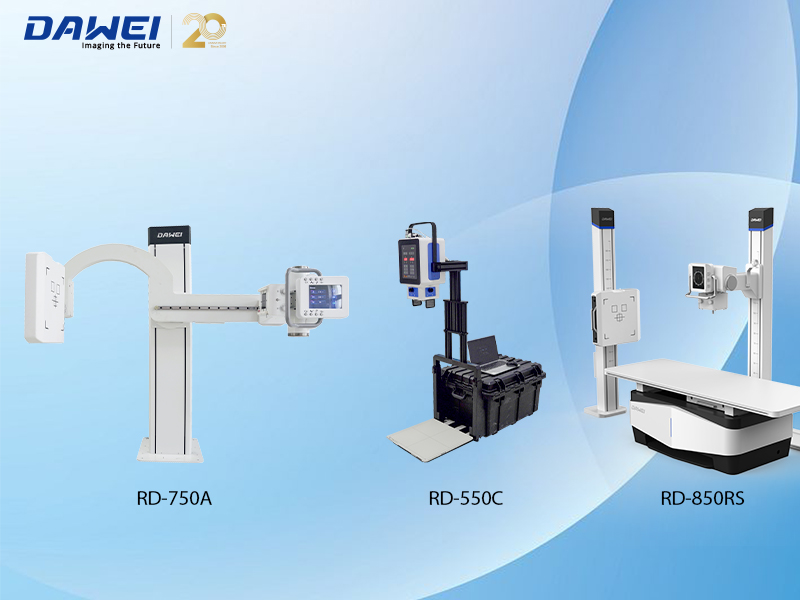

Les systèmes DR du sol au plafond offrent une stabilité exceptionnelle. Ils conviennent mieux aux salles cliniques standard dotées d’un support au sol fiable et d’une hauteur de plafond adéquate. Ces unités offrent des capacités de suivi polyvalentes, permettant aux technologues d"aligner le tube et le détecteur de manière transparente.
Avantages : Ils offrent une grande stabilité, une excellente longévité et s’adaptent à presque tous les examens standards.
Inconvénients : Ils nécessitent un espace dédié, impliquent des temps d’installation plus longs et exigent l’intégrité structurelle des sols de vos installations.
Les systèmes à bras droit et à bras en U comportent généralement un mouvement coordonné du tube-détecteur, souvent avec un positionnement panoramique-inclinaison motorisé ou basé sur l"arc. Ils conviennent parfaitement aux cliniques confrontées à des contraintes d’espace restreintes. Ces unités compactes ne nécessitent pas de support mural et de table séparés.
Avantages : Ils sont rentables, permettent d’économiser beaucoup d’espace au sol et s’installent rapidement.
Inconvénients : La conception à axe unique peut limiter les projections spécifiques de la table croisée ou rendre difficile l’imagerie des patients sur des civières.

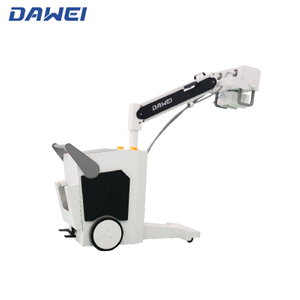

Les établissements nécessitant une imagerie au point d’intervention déploient souvent des unités mobiles. Ils conviennent parfaitement aux installations cliniques temporaires, au partage de plusieurs pièces ou aux environnements dans lesquels les patients ne peuvent pas se déplacer facilement. Un système de radiographie DR mobile amène l’imagerie directement au chevet.
Avantages : Ils offrent une flexibilité ultime et éliminent les problèmes de transport des patients.
Inconvénients : Ils présentent généralement des puissances de générateur inférieures à celles des systèmes à salle fixe, ce qui peut limiter la pénétration dans les régions anatomiques plus épaisses.
Le tableau comparatif ci-dessous présente les principales différences entre ces facteurs de forme.
Facteur de forme du système | Environnement clinique idéal | Avantage principal | Limite principale |
|---|---|---|---|
Monté au sol | Hôpitaux standards et cliniques à volume élevé | Polyvalence maximale des examens | Nécessite une grande salle dédiée |
Bras en U / Bras droit | Petites cliniques et centres de soins d"urgence | Encombrement réduit | L’imagerie sur civière est un défi |
Unités mobiles | Point de service, chevet, multi-pièces | Très portable | Puissance du générateur inférieure (kW) |
Le détecteur à écran plat sert de film numérique de votre nouveau système. Vous devez choisir soigneusement le bon matériau scintillateur. Le marché propose deux options principales : l"iodure de césium (CsI) et l"oxysulfure de gadolinium (Gd₂O₂S), souvent appelé GOS. Nous recommandons fortement CsI pour les applications médicales. Les cristaux structurés CsI canalisent la lumière plus efficacement, produisant une qualité d"image supérieure à des doses de rayonnement nettement inférieures. Les panneaux GOS coûtent moins cher mais nécessitent des niveaux d’exposition plus élevés pour obtenir une clarté similaire.
Vous devez également choisir entre des détecteurs connectés et sans fil. Les panneaux connectés sont alimentés via un câble physique. Ils éliminent les tâches de gestion de la batterie mais introduisent des risques de dégradation des câbles et limitent les mouvements des technologues. Les panneaux sans fil accélèrent considérablement le flux de travail. Cependant, ils introduisent des routines de chargement des batteries et augmentent le risque de chute accidentelle.
La puissance du générateur détermine la capacité de pénétration du faisceau de rayons X. Vous évaluerez les unités en fonction de leur puissance nominale en kilowatts (kW). Les cliniques standard choisissent généralement des générateurs allant de 32 kW à 50 kW.
Générateurs de 32 kW : adaptés à l'imagerie générale, aux soins d'urgence et aux extrémités.
Générateurs de 40 kW : un compromis polyvalent pour des données démographiques variées sur les patients.
Générateurs de 50 kW à 80 kW : essentiels pour les centres à volume élevé, les patients bariatriques et les travaux spécialisés sur tables croisées.
Des puissances kW plus élevées offrent une meilleure pénétration pour les patients de plus grande taille. Ils permettent également des temps d’exposition plus rapides. Les expositions rapides réduisent efficacement le flou de mouvement, garantissant des images nettes même si le patient bouge légèrement.
Le matériel ne représente que la moitié de l’équation. Les capacités logicielles déterminent l’efficacité du fonctionnement de votre personnel. Votre nouveau système doit offrir une intégration native avec vos systèmes d"information clinique (CIS) et systèmes d"archivage et de communication d"images (PACS) existants. La stricte conformité DICOM garantit la transmission fluide des images sur les réseaux.
Les algorithmes avancés de traitement d’images offrent une immense valeur clinique. Recherchez des systèmes dotés d"une correction automatique de la diffusion, ce qui réduit le besoin de grilles physiques. Les capacités de couture automatique sont cruciales pour les cliniques orthopédiques nécessitant des études sur toute la colonne vertébrale ou sur les jambes longues. Ces outils logiciels automatisent les processus manuels fastidieux et réduisent les expositions répétées.
Comprendre les fourchettes de prix de base vous aide à établir des budgets réalistes. Les systèmes économiques comportent généralement des générateurs de moindre kW et des détecteurs GOS. Les systèmes haut de gamme comprennent des générateurs haute fréquence de plus de 50 kW, des panneaux sans fil CsI et des suites logicielles avancées.
De nombreuses petites cliniques soucieuses de leur budget explorent les équipements certifiés remis à neuf. Les unités remises à neuf peuvent réduire considérablement vos dépenses d"investissement initiales. Cependant, vous devez appliquer des procédures de contrôle strictes. Assurez-vous que le fournisseur fournit une garantie solide et garantit la disponibilité des pièces OEM pendant au moins cinq ans. L"achat d"un système obsolète pour économiser de l"argent dès le départ entraîne souvent des temps d"arrêt coûteux par la suite.
Les dépenses de fonctionnement ont un impact sur votre budget longtemps après l"achat initial. Vous devez budgétiser les accords de niveau de service (SLA) et les contrats de maintenance préventive. Si vous optez pour des détecteurs sans fil, vous devez absolument investir dans une assurance chute. Le remplacement d’un seul panneau abandonné peut coûter des milliers de dollars.
La préparation des salles représente un autre coût caché majeur. Vous devrez peut-être mettre à niveau les panneaux électriques pour prendre en charge un générateur de 40 kW. Les réglementations locales imposent souvent des modifications spécifiques du blindage en plomb des murs. Des renforts de sol peuvent être nécessaires pour les socles lourds. Identifiez ces exigences dès le début pour éviter les dépassements de budget.
La transition de la CR à la DR transforme l’efficacité clinique. DR élimine le traitement manuel des cassettes. Les technologues visualisent les images sur le moniteur d"acquisition quelques secondes après l"exposition. Ce facteur de gain de temps augmente le débit des patients de 30 à 50 %. Vous pouvez programmer plus de patients par jour sans ajouter de personnel. De plus, vous gagnez en efficacité en matière de facturation grâce à des délais d"exécution plus rapides. Vous éliminez également les coûts permanents associés aux cassettes CR, au stockage de produits chimiques et à l"impression de films.
Choisir le bon équipement nécessite un équilibre minutieux entre vos besoins cliniques immédiats et la valeur opérationnelle à long terme. Vous devez évaluer simultanément le débit de patients, l’espace physique, la technologie des détecteurs et la puissance du générateur. Nous recommandons de créer un comité d’approvisionnement interne avant de demander des devis à des fournisseurs. Ce comité doit inclure votre technologue principal, votre directeur informatique et un décideur financier. Cette approche collaborative garantit que vous gérez correctement les flux de travail cliniques, la sécurité du réseau et les contraintes budgétaires. Comme prochaine étape pratique, contactez les fournisseurs présélectionnés pour demander des consultations localisées sur la planification du site. Demandez-leur de fournir des déclarations de conformité DICOM standard. Ces actions constitueront une base solide pour une mise à niveau réussie et rentable des équipements.
R : Un système de haute qualité a généralement une durée de vie physique de 10 à 15 ans. Cependant, les logiciels et le matériel PC qui les accompagnent suivent un cycle d"obsolescence beaucoup plus court. Vous devez prévoir de mettre à niveau les postes de travail et les licences logicielles tous les 5 à 7 ans pour maintenir des vitesses de traitement maximales et la sécurité du réseau.
R : Oui. Vous pouvez utiliser les kits DR Retrofit. Ces kits consistent à échanger votre ancien bucky et vos cassettes contre un nouveau détecteur numérique à écran plat tout en conservant votre table et votre générateur existants. Cela coûte beaucoup moins cher qu’un remplacement complet, même si vous risquez de sacrifier certaines fonctionnalités automatisées avancées.
R : Les fabricants offrent généralement des garanties standard allant de 1 à 5 ans, couvrant les défauts internes et les problèmes logiciels. Cependant, les garanties standards couvrent rarement les dommages physiques. Si vous achetez des panneaux sans fil, vous devez souscrire une assurance supplémentaire « protection contre les chutes » pour éviter des coûts de remplacement massifs.
R : Les exigences électriques dépendent fortement de la puissance nominale du générateur. Les systèmes à faible consommation (moins de 32 kW) peuvent souvent fonctionner avec une alimentation monophasée standard. Cependant, les générateurs à puissance plus élevée (40 kW à 80 kW) nécessitent généralement des lignes électriques triphasées dédiées pour fournir un courant constant à ampérage élevé pendant les expositions.
