Un appareil de radiographie numérique à bras en C capture des images en temps réel pendant les procédures grâce à son bras flexible en forme de C. Cette machine est largement utilisée en chirurgie orthopédique, urologique et cardiaque.
Dans cet article, nous discuterons du fonctionnement du bras en C, de ses fonctionnalités et de ses applications. Vous apprendrez également comment cela améliore la précision et les résultats pour les patients.

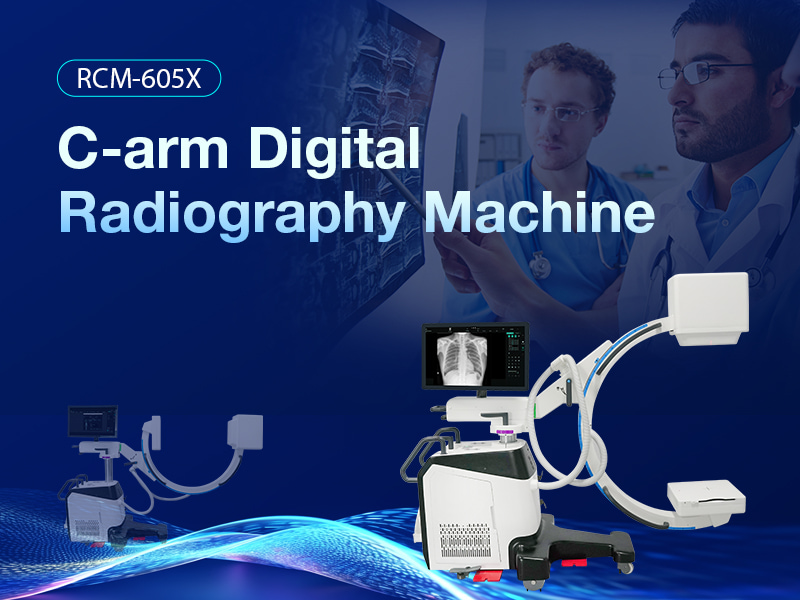

Un arceau est un appareil à rayons X fluoroscopique portable. Le nom « C-arm » vient de son bras distinctif en forme de C, qui relie la source de rayons X à une extrémité au détecteur à l'autre, permettant ainsi l'imagerie sous différents angles pendant les interventions chirurgicales. Contrairement aux appareils à rayons X traditionnels qui capturent uniquement des images statiques, le bras en C fournit des images radiographiques continues et dynamiques. Cette imagerie en temps réel est cruciale pour guider les chirurgiens et les médecins lors d’opérations complexes, garantissant ainsi une meilleure précision et une meilleure prise de décision.
L'appareil à arceau est composé de plusieurs composants clés qui fonctionnent ensemble pour fournir une imagerie de haute qualité :
● Générateur de rayons X : Le générateur de rayons X émet des rayons X qui traversent le corps du patient. Ces rayons X sont ensuite captés par le détecteur du côté opposé.
● Intensificateur d'image/Détecteur à écran plat : Les rayons X sont convertis en images visibles par l'intensificateur d'image ou le détecteur à écran plat, selon le système. Cette transformation permet aux images d'être affichées sur un moniteur pour examen.
● Bras en forme de C : La conception du bras en C supporte le tube à rayons X et le détecteur, leur permettant de se déplacer dans plusieurs directions. Cette flexibilité permet la capture d'images sous différents angles, offrant une meilleure visibilité de la zone traitée.
● Poste de travail : Le poste de travail est le centre de contrôle du système C-arm. Il gère les paramètres, traite les images capturées et les affiche sur un moniteur pour que le chirurgien ou le médecin puisse les examiner.
La flexibilité de l'appareil à bras en C lui permet d'être utilisé dans divers contextes médicaux, notamment les salles d'opération, les zones d'imagerie diagnostique et lors des procédures de gestion de la douleur. Sa capacité d’imagerie en temps réel en fait un outil indispensable dans diverses spécialités médicales.
Bien que les systèmes à rayons X traditionnels et ceux à arceau utilisent la technologie des rayons X, ils diffèrent considérablement dans leurs fonctionnalités et leurs applications.
● Systèmes à rayons X traditionnels : principalement utilisés à des fins de diagnostic, ces machines capturent des images statiques, utiles dans des conditions telles que des fractures ou des infections. Le processus implique une seule prise de rayons X, après quoi l'image est développée, offrant un instantané des structures internes du corps.
● Systèmes C-arm : Contrairement aux systèmes traditionnels, les machines C-arm fournissent une imagerie continue et dynamique, ce qui les rend idéales pour les chirurgies et les procédures interventionnelles. Les chirurgiens peuvent visualiser des images radiographiques en temps réel, ce qui leur permet d'effectuer des ajustements précis pendant les procédures. Cette capacité à visualiser les changements continus dans le corps pendant les opérations distingue l'arceau des machines traditionnelles.
La mobilité de l'arceau et sa capacité à fournir une imagerie de haute qualité en temps réel en font le choix privilégié pour les environnements au rythme rapide comme les salles d'opération, où la flexibilité et la précision sont cruciales.
Fonctionnalité | Radiographie numérique avec arceau | Systèmes à rayons X traditionnels |
Type d'imagerie | Imagerie continue en temps réel | Images statiques |
Mobilité | Portable et flexible | Fixé en un seul endroit |
Usage | Procédures chirurgicales et interventionnelles | Imagerie diagnostique uniquement |
Qualité d'image | Haute résolution, clarté en temps réel | Résolution inférieure, images statiques |
Domaines d'application | Orthopédie, cardiologie et gestion de la douleur | Diagnostics généraux, examens standards |
L'arceau fournit une imagerie fluoroscopique continue, permettant une visualisation en temps réel de l'anatomie d'un patient. Cette fonctionnalité est cruciale lors d’interventions chirurgicales où une imagerie précise est nécessaire pour garantir un placement précis des outils chirurgicaux ou des implants. Grâce à l’imagerie en temps réel, les chirurgiens peuvent ajuster leur approche instantanément, améliorant ainsi la précision et réduisant le risque d’erreurs.
Les machines à arceau fournissent des images haute résolution essentielles pour identifier les détails lors d’interventions chirurgicales complexes. La haute qualité d’image garantit aux chirurgiens une visualisation claire des structures osseuses, des fractures et du positionnement des implants, le tout en temps réel. Ce niveau de clarté permet de prendre des décisions rapides et éclairées pendant les procédures.
La fluoroscopie est une technique qui fournit des images radiologiques en continu, permettant aux médecins d'observer les mouvements du corps en temps réel. Les machines à bras en C exploitent cette technologie, permettant une visualisation dynamique des structures internes, telles que les os et les vaisseaux sanguins, pendant les interventions chirurgicales. Ceci est particulièrement utile pour les procédures orthopédiques, vasculaires et cardiaques.
L’une des principales caractéristiques du bras en C est sa mobilité. Contrairement aux appareils à rayons X traditionnels, qui sont fixés à un seul endroit, l'arceau est portable, ce qui lui permet d'être déplacé facilement dans la salle d'opération. Sa conception flexible permet aux chirurgiens d'ajuster rapidement la position de la machine, en capturant des images sous différents angles selon les besoins. Cette flexibilité garantit que les chirurgiens peuvent capturer les meilleures images possibles, même dans des espaces restreints ou difficiles.
Les machines à arceau sont fréquemment utilisées dans les chirurgies orthopédiques, telles que les arthroplasties, les chirurgies de la colonne vertébrale et la fixation des fractures. Au cours de ces procédures, l'imagerie en temps réel permet aux chirurgiens de surveiller le positionnement des implants et de s'assurer que les os sont correctement alignés. La capacité du C-arm à fournir une imagerie continue en fait un outil indispensable pour les chirurgiens orthopédistes.
Les systèmes de bras en C sont également couramment utilisés dans les procédures cardiaques et vasculaires, telles que les angiographies et la pose de stents. L'imagerie en temps réel aide à guider le placement des stents, cathéters et autres dispositifs dans les artères et les veines, garantissant ainsi leur positionnement correct. La capacité de l'arceau à fournir des images détaillées et en direct des vaisseaux sanguins est essentielle au succès de ces procédures.
Les procédures de gestion de la douleur, telles que les injections rachidiennes et les blocs nerveux, bénéficient de la précision offerte par l'imagerie par arceau. Le bras en C permet un placement précis de l'aiguille, garantissant que les traitements sont administrés au bon endroit. Sa capacité à fournir des informations en temps réel réduit le risque de complications et améliore les résultats pour les patients.
Les machines à arceau sont également utilisées dans les procédures urologiques et gastro-entérologiques, telles que l'élimination des calculs rénaux ou les chirurgies intestinales. La capacité de visualiser les organes et les tissus en temps réel garantit que ces procédures sont effectuées avec une perturbation minimale des structures environnantes, améliorant ainsi l'efficacité et la sécurité du traitement.

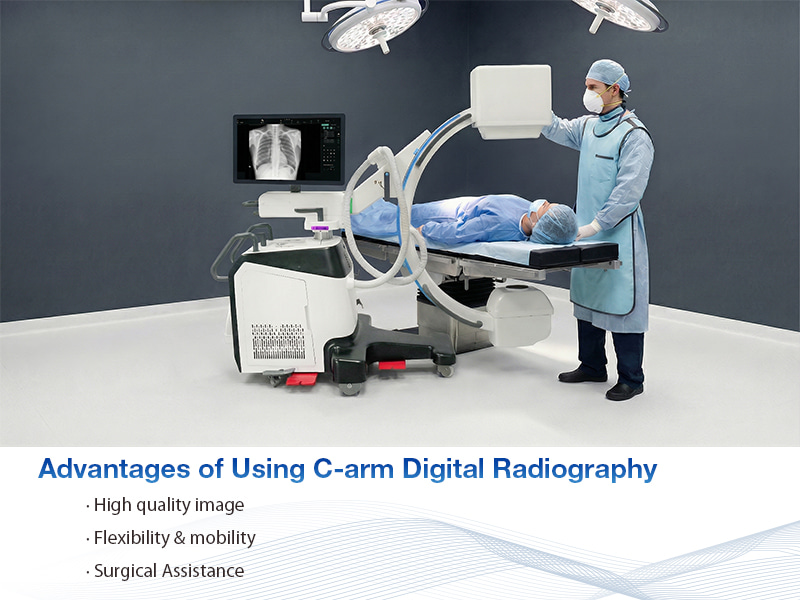

L'imagerie en temps réel fournie par les machines à arceaux permet aux chirurgiens de prendre des décisions plus précises pendant les procédures. La possibilité d'ajuster l'approche chirurgicale sur la base d'un feedback en direct entraîne de meilleurs résultats pour les patients et moins de complications.
Les systèmes d'arceaux modernes sont conçus pour optimiser les doses de rayonnement, réduisant ainsi l'exposition des patients et du personnel médical. Ces systèmes permettent des temps d'exposition plus courts, minimisant ainsi davantage les risques de rayonnement sans compromettre la qualité de l'image.
Grâce à sa capacité à fournir une imagerie instantanée, l'arceau améliore l'efficacité des procédures chirurgicales. Les chirurgiens peuvent visualiser rapidement l’anatomie interne et effectuer des ajustements en temps réel, réduisant ainsi le temps global passé en chirurgie et améliorant le flux de travail en salle d’opération.
La portabilité et la flexibilité du bras en C comptent parmi ses plus grands avantages. Sa conception compacte lui permet d'être utilisé dans une variété de contextes, des salles d'opération aux suites d'intervention. Cette mobilité permet également l'imagerie sous plusieurs angles, offrant une vue plus complète de l'anatomie du patient.
Avantage | Description |
Précision chirurgicale améliorée | L’imagerie en temps réel contribue à améliorer la précision pendant la chirurgie. |
Exposition réduite aux rayonnements | Les systèmes modernes utilisent des paramètres optimisés pour minimiser les rayonnements. |
Efficacité accrue des procédures | Une imagerie plus rapide accélère les procédures chirurgicales et améliore le flux de travail. |
Flexibilité et mobilité | La conception portable du bras en C permet un meilleur accès aux zones réservées aux patients. |
Lors de la sélection d’une machine à arceau, l’une des décisions clés est de choisir un modèle pleine grandeur ou compact. Les arceaux pleine grandeur offrent des générateurs plus puissants et des intensificateurs d'image plus grands, ce qui les rend idéaux pour les procédures très demandées. Les arceaux compacts, en revanche, sont plus petits et plus abordables, ce qui les rend idéaux pour les petits hôpitaux ou les cliniques externes qui effectuent des procédures moins complexes.
Lorsque vous choisissez un système d'arceau, tenez compte de facteurs tels que le type de procédures que vous effectuerez, les limites d'espace et le nombre de patients que vous allez imager. De plus, il est important de prendre en compte la puissance du générateur de la machine, la taille de l'intensificateur d'image et la flexibilité de son bras pour le positionnement.
Les machines à arceau peuvent être coûteuses, en particulier les modèles haut de gamme dotés de fonctionnalités avancées. Il est essentiel d'équilibrer le coût de la machine avec ses capacités et la fréquence d'utilisation. Les modèles compacts sont plus économiques mais peuvent avoir moins de fonctionnalités et moins de flexibilité.
Si la qualité de l'image est mauvaise, vérifiez les paramètres d'exposition et assurez-vous que l'arceau est correctement positionné. Le réglage des paramètres kVp et mAs peut souvent résoudre les problèmes de clarté de l'image.
Assurez-vous que le logiciel est à jour et que l'arceau est correctement connecté au poste de travail. Le redémarrage du système peut résoudre des problèmes de connectivité mineurs.
Si l'arceau ne fonctionne pas correctement, vérifiez les connexions desserrées ou les problèmes d'alimentation électrique. Consultez le manuel d'utilisation pour obtenir des conseils de dépannage ou contactez le support technique si nécessaire.
Problème | Cause possible | Solution |
Mauvaise qualité d'image | Paramètres d'exposition incorrects | Ajuster les paramètres kVp et mAs |
Problèmes de connectivité | Panne de communication sans fil | Vérifiez la connexion Wi-Fi et réinitialisez |
Délai de transfert d'image | Transfert de données sans fil lent | Assurer une connexion réseau stable |
Dysfonctionnement du système | Dysfonctionnement logiciel ou matériel | Redémarrez le système et vérifiez les câbles |
Suivez les protocoles standard de radioprotection pour minimiser l’exposition des patients et des prestataires de soins de santé. Cela inclut le port d’un équipement de protection, l’utilisation de la dose de rayonnement la plus faible possible et la limitation du temps d’exposition.
Pour garantir la longévité et la sécurité de l'arceau, manipulez-le avec soin et effectuez des contrôles d'entretien réguliers. Gardez l’équipement propre et correctement calibré pour garantir des performances optimales.
Un calibrage et une inspection réguliers sont cruciaux pour maintenir la qualité de l’image et le bon fonctionnement de l’arceau. Planifiez un entretien de routine pour éviter les dysfonctionnements de l’équipement.
Les appareils de radiographie numérique à arceau jouent un rôle crucial dans l’imagerie médicale moderne, offrant une imagerie haute résolution en temps réel pour diverses procédures. Leur flexibilité, leur mobilité et leur précision les rendent inestimables dans des domaines comme l'orthopédie et les interventions cardiaques. Comprendre comment utiliser et entretenir les systèmes d'arceaux garantit des performances et des résultats optimaux pour les patients. À mesure que la technologie progresse, les machines à bras en C continueront d'améliorer la précision chirurgicale et les soins aux patients. Les produits de Dawei Medical fournissent des solutions fiables et avancées qui améliorent l'imagerie médicale et les résultats pour les patients.
R : Un appareil de radiographie numérique avec arceau est un système à rayons X portable qui fournit une imagerie en temps réel, couramment utilisé dans les chirurgies et les procédures interventionnelles.
R : Le bras en C utilise un bras en forme de C pour positionner le tube à rayons X et le détecteur. Il capture des images en temps réel, aidant à guider les chirurgiens pendant les procédures.
R : Les systèmes d'arceaux offrent des images haute résolution, une flexibilité et une mobilité, améliorant ainsi la précision chirurgicale et réduisant la durée de l'intervention.
R : Les appareils à arceau fournissent une imagerie dynamique en temps réel, offrant plus de flexibilité et de précision que les appareils à rayons X traditionnels, en particulier lors d'interventions chirurgicales complexes.
