Une machine ECG (également connue sous le nom de machine EKG ) est un outil de diagnostic essentiel dans les soins de santé modernes, permettant aux cliniciens de surveiller et d'enregistrer l'activité électrique du cœur. Un bon fonctionnement de la machine ECG est essentiel pour des lectures précises et des soins efficaces des patients. Ce guide fournit un aperçu détaillé de la façon de faire fonctionner une machine ECG, y compris la préparation des appareils, la préparation des patients, le placement des électrodes, le processus d'enregistrement ECG, le dépannage des problèmes communs et les conseils de maintenance.
Table des matières
Introduction aux machines ECG
Préparer la machine ECG
Préparation des patients
Placement d'électrode
Processus d'enregistrement ECG
Procédures post-enregistrement
Dépannage des problèmes communs
Entretien et étalonnage
Conclusion
Une machine ECG enregistre les impulsions électriques générées par le cœur et fournit des informations cruciales sur la fréquence cardiaque, le rythme et l'activité électrique. La machine comprend généralement des électrodes, des fils de plomb et un dispositif d'enregistrement. Il capture les signaux électriques du cœur, les convertissant en formes d'onde affichées sur un moniteur ou imprimées sur papier. Ces formes d'onde aident les cliniciens à évaluer l'état du cœur et à détecter des anomalies telles que les arythmies, les crises cardiaques ou d'autres problèmes cardiaques.
Électrodes : Celles-ci sont placées sur le corps du patient pour détecter les signaux électriques du cœur.
Fils de plomb : les électrodes sont connectées aux fils de plomb qui transmettent les signaux à la machine ECG.
Dispositif d'enregistrement : C'est le cœur de la machine ECG, qui affiche l'activité électrique du cœur comme des formes d'onde.
Avant d'utiliser la machine ECG , assurez-vous que le périphérique est correctement configuré pour des lectures précises:
Alimentation sur : Allumez la machine ECG à l'aide du commutateur d'alimentation principal.
Vérifiez les paramètres : assurez-vous que la machine ECG est définie sur le mode approprié (par exemple, ECG au repos, test de contrainte).
Vérifiez le papier et l'encre : assurez-vous que le rouleau de papier est correctement installé et que la cartouche d'encre ou le papier thermique fonctionne correctement.
Connexion du plomb : Vérifiez que tous les fils de plomb sont solidement connectés à la machine ECG et sont exempts de tout dommage ou usure.
Calibrage de la machine : si nécessaire, calibrez la machine en fonction des instructions du fabricant pour assurer des mesures précises.
Une bonne préparation des patients est cruciale pour obtenir des résultats ECG précis et fiables:
Expliquez la procédure : informez le patient de la procédure et répondez à toute préoccupation pour les aider à se détendre.
Retirer les obstructions : demandez au patient de retirer tous les bijoux, montres ou vêtements qui peuvent interférer avec le placement des électrodes.
Positionnement : Le patient doit se coucher à plat sur le dos dans une position confortable, les bras reposant à leurs côtés.
Préparation de la peau : Nettoyez les zones où les électrodes seront placées pour éliminer les huiles, les lotions ou la saleté qui pourraient interférer avec l'adhésion des électrodes.

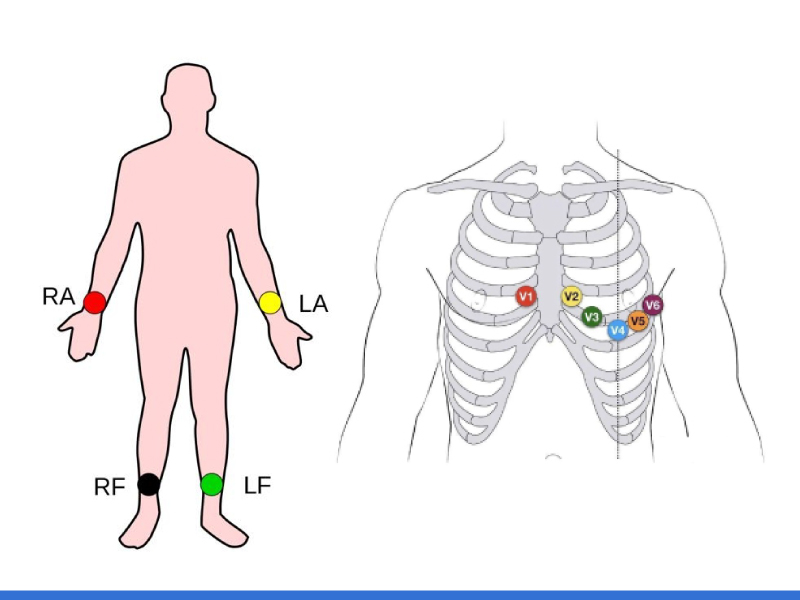

Le placement correct de l'électrode est la clé pour obtenir des lectures ECG précises:
LEMBRE DE LIMBLE :
RA (bras droit) : Placer sur le poignet droit ou l'avant-bras droit.
LA (bras gauche) : Placer sur le poignet gauche ou l'avant-bras.
RL (jambe droite) : Placer sur la cheville droite ou la jambe inférieure.
LL (jambe gauche) : Placer sur la cheville gauche ou la jambe inférieure.
Poitrine en tête :
V1 : Quatrième espace intercostal à la bordure sternale droite.
V2 : quatrième espace intercostal à la bordure sternale gauche.
V3 : à mi-chemin entre V2 et V4.
V4 : cinquième espace intercostal sur la ligne médiane.
V5 : Niveau avec V4 à la ligne axillaire antérieure.
V6 : Niveau avec V5 sur la ligne Midaxillary.
Assurez-vous que les électrodes sont fermement attachées à la peau pour minimiser les interférences et obtenir des enregistrements de signaux clairs.
Une fois que le patient est correctement positionné et que les électrodes sont en place, suivez ces étapes pour enregistrer l'ECG:
Commencez à enregistrer : appuyez sur le bouton Record 'sur la machine ECG pour commencer à capturer l'activité électrique du cœur.
Surveillez les formes d'onde : observez les formes d'onde affichées à l'écran pour vous assurer qu'elles sont claires et non distributes.
Réglez les paramètres : si nécessaire, ajustez les paramètres de la machine tels que le gain et la vitesse du papier pour optimiser la qualité de la trace ECG.
Durée : Un enregistrement ECG standard dure généralement environ 5 à 10 secondes, selon les paramètres de la machine et le type de test effectué.
Après avoir terminé l'enregistrement ECG, suivez ces étapes:
Passez en revue les résultats : examinez l'impression ECG pour toute irrégularité ou anomalie.
Étiquetez les données : assurez-vous que les informations, la date et l'heure du patient sont correctement étiquetés sur les résultats de l'ECG.
Stockez les résultats : déposez la presse écrite de l'ECG dans le dossier médical du patient pour référence et analyse futures.
Nettoyez l'équipement : après utilisation, nettoyez la machine ECG et les électrodes à l'aide de désinfectants appropriés pour assurer l'hygiène.
Pendant le processus d'enregistrement ECG, vous pouvez rencontrer des problèmes communs. Voici comment les dépanner:
Mauvaise qualité du signal :
Vérifiez si les électrodes sont correctement placées et fermement attachées.
Assurez-vous que le patient reste immobile pendant l'enregistrement.
Inspectez les fils de plomb pour tout dommage ou déconnexion.
Dysfonctionnement de la machine :
Redémarrez la machine ECG pour réinitialiser tout problème temporaire.
Consultez le manuel de la machine pour le dépannage des étapes.
Contactez le support technique si le problème persiste.
Pour assurer la longévité et la précision de la machine ECG , une maintenance régulière est nécessaire:
Vérification quotidienne :
Inspectez les fils de plomb et les électrodes pour l'usure.
Assurez-vous que la machine ECG est propre et exempte de poussière et de saleté.
Entretien mensuel :
Calibrez la machine ECG en fonction des instructions du fabricant.
Remplacez les consommables tels que les rouleaux en papier et les cartouches d'encre.
Entretien annuel :
Planifiez l'entretien professionnel pour vous assurer que la machine ECG fonctionne dans des paramètres optimaux.
Faire correctement une machine ECG nécessite une approche systématique et une attention aux détails. De la préparation de l'appareil et du patient à la place avec précision des électrodes et à l'interprétation des résultats, chaque étape est essentielle pour obtenir des lectures ECG fiables. L'entretien, l'étalonnage et le dépannage réguliers garantissent que la machine fonctionne de manière optimale, contribuant au diagnostic précis des maladies cardiaques. En suivant les étapes décrites dans ce guide, les professionnels de la santé peuvent améliorer leur maîtrise de l'utilisation des machines ECG, améliorant finalement les soins et les résultats des patients.
